Preparação da superfície:

A superfície não deverá haver protuberâncias, cavidades ou fluxos contínuos de água que possam prejudicar a vedação das sobreposições.

Premissas:

As mantas podem ser dobradas e cortadas em qualquer direção.

O lado da manta escrito “concrete side” – (lado do concreto) deverá sempre estar posicionado no lado da estrutura.

Aplicação em lajes sob pressão:

Realizar com uma camada de concreto magro onde a camada deverá ser lisa e uniforme.

Alinhar a Manta Amphibia 3000 Grip com o lado do geotêxtil voltado para cima, devendo obter sobreposição entre as mantas de no mínimo em 5cm.

Em casos de formas de madeira, fixar as mantas na forma da vertical com grampeador com grampos de 6 a 7mm de comprimento, tendo o cuidado de manter 5 cm de borda em excesso a partir do nível da laje acabada.

Reforce as arestas com o mástique hidroexpansivo AKTI-VO 201 e sele todas as sobreposições entre as estruturas com a fita Safety Tape.

Obs: Caso queira um reforço maior nas sobreposições da horizontal, utilizar BI-Mastic sempre que for necessário antes a fita Safety Tape.

Aplicação em superfícies verticais:

Pós – concretagem Amphibia lado solo (estruturas regulares existentes)

Realizar a união com a Manta Amphibia 3000 Grip com a manta de espera que está aplicada na horizontal da laje até o limite da parede de concreto.

Sobrepor de 5 cm e nas sobreposições e utilizar um cordão de BI-Mastic finalizando com a fita Safety Tape.

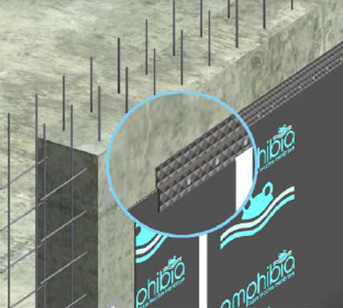

Na finalização da Manta Amphibia 3000 Grip fixe mecanicamente a manta na parede de concreto utilizando o perfil metálico AMPHIBIA PRESSURE LINE (fig. 5).

Reforçar as arestas e vedar com todos os elementos passantes com mástique hidroexpansivo AKTI-VO 201.

Pós – concretagem (parede diafragma/muros de contenção)

Uniformizar a superfície removendo partes rugosas e grandes cavidades deixando totalmente regular. Realizar a união com a Manta Amphibia 3000 Gripcom a manta de espera que está aplicada na horizontal da laje até o limite da parede de concreto.

Sobrepor de 5 cm e nas sobreposições utilizar um cordão de BI-Mastic e finalizando com a fita Safety Tape.

Reforçar as arestas e vedar com todos os elementos passantes com mástique hidroexpansivo AKTI-VO 201.

Feito isto realizar o posicionamento das armações e concretar.

Pré- concretagem (estruturas em fase de construção):

Alinhar a Manta Amphibia 3000 Grip na estrutura de fundação até o limite da parede de concreto armado que será realizado.

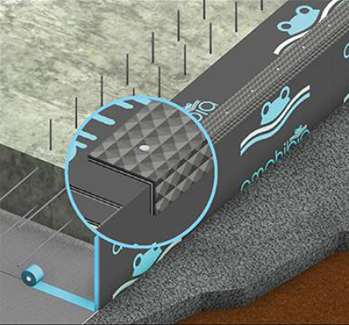

Caso haja recuo da parede de concreto, realizar a união com a Manta Amphibia 3000 Grip com a manta que está aplicada na horizontal da laje utilizando exclusivamente o perfil angular Amphibia Pressure Corner 90º (fig.01).

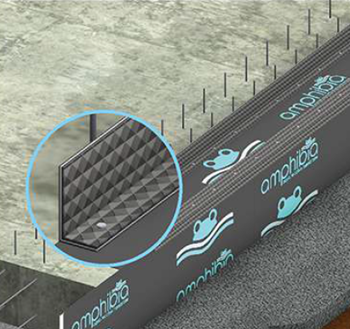

Fixar o perfil angular de 270º Amphibia Pressure Corner 270º (fig.02) na altura do limite exterior da parede que será construída, essa fixação deverá ser sobre a Manta Amphibia 3000 Grip recém-aplicada.

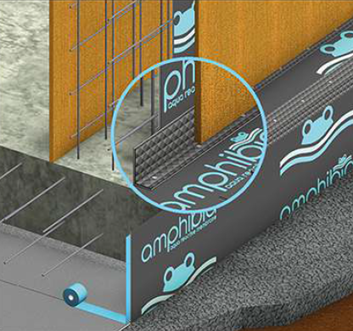

Instalar as formas no lado externo do perfil (fig.03) e aplicar a manta Manta Amphibia 3000 Grip na forma, com a superfície de tecido não tecido voltado para o lado do concreto, a manta deve ser previamente cortada na medida necessária para recobrir a parede.

As mantas devem ter uma sobreposição de no mínimo em 5cm, fixadas com grampeador com grampos de 6 a 7mm de comprimento.

Reforçar as arestas e vedar com todos os elementos passantes com mástique hidroexpansivo AKTI-VO 201.

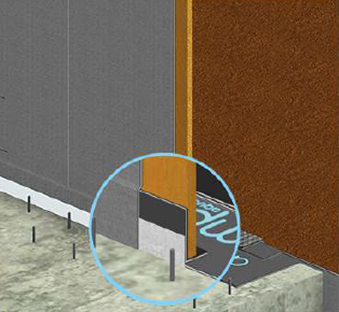

Fixar a Manta Amphibia 3000 Grip ao perfil angular de 270º Amphibia Pressure Corner 270º ao longo do lado adesivo do perfil (fig.04).

Todas as sobreposições devem ser vedadas com o mástique BI-Mastic e a fita adesiva Amphibia Safety Tape.



Proceder em seguida o processo de concretagem. Finalizado o processo e cura total do concreto, fixar mecanicamente o perfil Amphibia Pressure Line (fig. 5).

Os furos de ancoragem, quando necessário, devem ser vedados com mástique hidroexpansivo AKTI-VO 201 juntamente com as tampas plásticas especiais AMPHIBIA STOPPER.

Antes de posicionar os perfis, realizar a aplicação de um cordão do mástique BI-Mastic.

OBSERVAÇÕES

• A aplicação deverá ser realizada por aplicadores especializados;
• Se a Manta Amphibia 3000 Grip estiver instalado no lado do solo, proteger a vertical com geotêxtil de 250g/m²;
• Todas as juntas, independentemente de seu tipo, devem ser vedadas com perfis adequados conforme definição de projeto;
• Em situações de chuva, no caso de instalação na horizontal, a superfície da manta pode provocar a formação de gel, tornando-a escorregadia. Caso não seja possível cobrir a área para as devidas instalações da Manta Amphibia 3000 Grip, recomendamos a execução de uma proteção mecânica sobre toda a área horizontal.
• Não aplicar o produto em temperaturas superiores a +35ºC ou inferiores a 0ºC.
• Os dados de preparação e implementação referem-se a condições ambientais normais (temperatura a +20°C e umidade relativa 60%).

Consumo

MANTA AMPHIBIA 300 GRIP		CONSUMO
Manta de 0.90m de largura	Estruturas subterrâneas em edificações residenciais, comerciais, industriais, obras públicas, canais, tanques e túneis	1,10 m² - considerando sobreposições e perdas
Manta de 1.80m de largura
AKTI-VO 201	Mástique hidroexpansivo de calafetação	3,20m com dimensão de 10x10mm
Bi Mastic	Selante tixotrópico para colagem das sobreposições da manta	10m com cordão de 5mm de diâmetro

Acessórios

ACESSÓRIOS	DESCRIÇÃO
Amphibia Pressure Line	Perfil de aço revestido em uma face Amphibia 3000
Amphibia Pressure Corner Revestido superficialmente Ângulo de 90°/270° com Amphibia 3000	Perfil angular de aço revestido em uma fae com Amphibia 3000
Amphibia Safety Tape	Fita adesiva para proteção de sobreposições
Amphibia Stopper	Tampa de proteção para vedação dos furos na forma
AKTI-VO 201	Mástique hidroexpansivo de calafetação
Bi Mastic	Selante para colagem das sobreposições da manta

Embalagem/Empilhamento

MANTA AMPHIBIA 3000 GRIP		EMPILHAMENTO
Manta de 0.90m de largura	Bobinas de 0,90m largura x 10m comprimeto	Empilhamento em posição horizontal
Manta de 1.80m de largura	Bobinas de 1,80m largura x 10m comprimento	Empilhamento em posição horizontal
ACESSÓRIOS	DESCRIÇÃO
Amphibia Pressure Line	Comprimento 1,5m Altura: 5cm Pacote com 30 unidades
Amphiia Pressure Corner Revestido superficialmente com Amphibia 3000	Ângulo de 90° ou 270° Comprimento: 1,5m Altura: 5cm x 10cm Pacote com 7 unidades
Amphibia Safety Tape	Rolo de 25m
Amphibia Stopper	Saco com 50 unidades
AKTI-VO 201	Cartucho de 320ml/Caixa com 6 unidades
Bi-Mastic	Sachê de 600ml/Caixa com 10 unidades

Validade/Estocagem

05 (cinco) anos a partir da data de fabricação nas embalagens originais e intactas, em local coberto e seco, ventilado e longe de fontes de calor.

Recomendações de segurança

Antes de iniciar os trabalhos consultar a FISPQ (Ficha de Informações de Segurança de Produtos Químicos), disponível em nossa home page www.viapol.com.br.

Utilize EPI’s adequados como luvas e máscara de proteção facial, botas impermeáveis e óculos de segurança.

É necessário treinamento adequado antes do uso industrial ou profissional.

Manter o produto fora do alcance de crianças e animais domésticos.

Em caso de contato com a pele, lavar a região com água e sabão neutro.

No caso de contato com os olhos, lavar com água potável em abundância por mínimo15 minutos e procurar orientação médica.

Eventual irritação da pele, olhos ou ingestão do produto, procurar orientação médica, informando sobre o tipo de produto.

Em caso de ingestão, não induzir ao vômito e procure auxílio médico imediatamente.

Cuidados Ambientais

Não descarte do produto ou embalagem no meio ambiente. Realizar a destinação de resíduos de forma adequada conforme legislação vigente do meio ambiente local e regulamentos aplicáveis de acordo com as características do produto ou matertial. Não reutilize as embalagens vazias.

Nota

As informações contidas nesta ficha são baseadas em nosso conhecimento para a sua ajuda e orientação. Salientamos que o desempenho dos nossos produtos depende das condições de preparo de superfície, aplicação e estocagem, que não estão sob nossos cuidados. O rendimento prático depende da técnica de aplicação, das condições do equipamento e da superfície a ser revestida. Não assumimos assim, qualquer responsabilidade relativa ao rendimento e ao desempenho de qualquer natureza em decorrência do uso indevido do produto. Para mais esclarecimentos consultar nosso departamento técnico.

A Viapol reserva-se o direito de mudar as especificações ou informações contidas neste folheto sem prévio aviso.
